Когда мы слышим словосочетание «компьютерная томография», чаще всего представляем медицинскую диагностику: томограф, снимки внутренних органов, врача-рентгенолога. Но КТ давно вышла за пределы больниц. Ее используют в машиностроении, авиастроении, микроэлектронике, аддитивном производстве, энергетике и научных исследованиях – везде, где нужно понять, что происходит внутри объекта, не разбирая его.
При обычном осмотре деталь может выглядеть идеально снаружи, но внутри иметь дефект, который будет обнаружен уже на этапе эксплуатации. Большинство распространенных методов промышленного контроля не позволяет увидеть такие проблемы без разборки или распила детали. КТ работает иначе: она буквально заглядывает внутрь изделия и создает его трехмерную цифровую модель.
Если рентгеновский снимок – это снимок объекта, просвеченного рентгеновским излучением с одного ракурса, то томограф получает сотни или тысячи снимков под разными углами. Затем специальное программное обеспечение восстанавливает из них объемное изображение. В результате специалист видит не только внешнюю форму, но и внутреннюю структуру объекта. А теперь обо всем по порядку.
Почему традиционных методов контроля качества недостаточно
Современные изделия становятся сложнее. В одном узле могут сочетаться металлические, полимерные, керамические, композитные области, тонкие каналы и полости. Технологические процессы усложняются. Широкое распространение получает 3D-печать.
В таких условиях визуальный осмотр и выборочный контроль отдельных образцов уже не гарантируют качество. Изделие может соответствовать внешним требованиям, но содержать дефект, который невозможно обнаружить без детального исследования внутренней структуры.
Цена ошибки для производителя высока: брак, простой оборудования, отзыв продукции, репутационные потери. Так, в 2024 году только в автомобильной отрасли Росстандарт согласовал отзыв более 141 тыс. машин для устранения выявленных дефектов, а уже в январе 2025 года были объявлены новые отзывные кампании суммарно более чем на 30 тыс. автомобилей. В других отраслях промышленности последствия могут быть еще серьезнее. По данным Ростехнадзора, за 9 месяцев 2025 года на опасных производственных объектах было зарегистрировано 57 аварий. Поэтому контроль качества все чаще должен не просто фиксировать дефект на финальном этапе, а находить проблему внутри изделия раньше – еще до старта эксплуатации.
В авиации, энергетике, микроэлектронике или машиностроении скрытый дефект в критически важной детали может привести к серьезным финансовым и технологическим последствиям. Поэтому промышленность все активнее переходит к неразрушающему контролю и цифровым методам диагностики. Компьютерные томографы хорошо вписываются в эту логику. Их использование позволяет не разбирать изделие, не повреждать образец и при этом получать данные, необходимые для контроля размеров или анализа локального состава.
Увидеть невидимое: как работает компьютерный томограф
В основе КТ лежит простой принцип: рентгеновское излучение проходит через объект и ослабляется в зависимости от состава и толщины материала. Позиционно-чувствительный детектор регистрирует прошедшее излучение, формируя рентгеновскую проекцию.
Чтобы получить объемную картину, объект просвечивают под разными углами. В одних томографах вращается образец, а источник и детектор остаются неподвижными. В других – вокруг неподвижного объекта движется пара «источник – детектор». Подробнее о схемах сканирования писали здесь.
После съемки всех проекций начинается томографическая реконструкция. ПО получает набор рентгенограмм и математически восстанавливает трехмерное изображение объекта. Такой объем состоит из вокселей – маленьких «кубиков» данных, каждый из которых описывает ослабление рентгеновского излучения в конкретной точке пространства. С этим цифровым объемом можно работать как с моделью изделия: смотреть срезы в разных плоскостях, измерять внутренние размеры деталей, строить 3D-визуализации, искать дефекты и сравнивать результат с CAD-моделью.
Промышленная КТ отличается от медицинской разнообразием объектов и требований. Если в медицине сценарии относительно типовые, то в промышленности нужно исследовать и микросхему, и композитную деталь, и аккумулятор, и газовый фильтр, и двигатель. Размеры, материалы, плотность и требования к разрешению могут отличаться радикально.
Какие дефекты «ловит» томограф
Главное преимущество КТ – возможность анализировать внутреннюю структуру без повреждения объекта. Это особенно важно для дорогостоящих изделий, опытных образцов, уникальных деталей и узлов, которые в процессе проверки модифицировать нельзя. Исключительная возможность, которую предоставляет КТ, – выполнение контроля качества сборки. Эту процедуру в ряде случаев фактически невозможно выполнить без томографа, поскольку проверить качество сборки можно либо запустив изделие в эксплуатацию, либо разобрав. Однако в последнем случае последующую сборку проконтролировать все равно не получится.
Промышленная томография помогает обнаруживать:
- поры;
- пустоты;
- микротрещины;
- расслоения;
- дефекты пайки;
- нарушения геометрии внутренних каналов;
- попадания стружки и других инородных объектов;
- повреждения после нагрузки, удара или перегрева
- и пр.
Но КТ нужна не только для поиска дефектов. Она позволяет проверять соответствие изделия CAD-модели и выполнять точные внутренние измерения там, куда невозможно добраться обычными инструментами. Это важно, например, для деталей со сложными каналами, скрытыми полостями и внутренними соединениями, а также контроля зазоров между собранными подвижными и вращающимися компонентами.

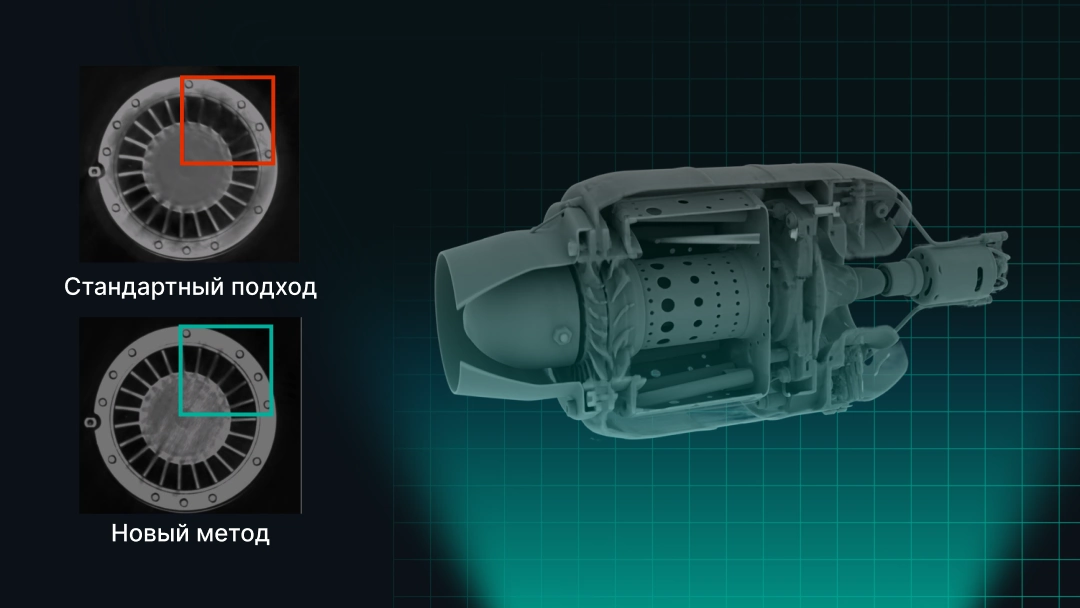

Особый случай: диагностика реактивного двигателя в сборе
Пожалуй, одной из самых сложных и зрелищных задач является томография реактивного двигателя. Казалось бы, зачем «просвечивать» двигатель целиком, если его можно разобрать?
Важно понимать, что реактивный двигатель – это сложная система с большим количеством деталей, внутренних каналов, лопаток, трубок и других элементов, часть которых недоступна для визуального контроля. Чтобы добраться до них традиционными методами, двигатель приходится разбирать, а затем собирать заново. Это требует высокой квалификации специалистов и само по себе создает дополнительные риски: можно повредить чувствительные элементы, нарушить настройки или изменить взаимное положение деталей, которое и представляло интерес для диагностики. Но главное, после разборки двигателя его необходимо будет собрать, и проверить качество сборки таким способом уже не удастся.
При этом даже для небольшого реактивного двигателя разборка и сборка ради диагностики может занимать несколько рабочих дней. Томография позволяет сократить этот процесс до нескольких часов: двигатель исследуется в сборе, а специалист получает возможность увидеть внутреннюю структуру, состояние лопаток и другие критически важные элементы без вмешательства в конструкцию.
Кстати, именно такие объекты показывают, что промышленная КТ – это не просто «положили изделие в томограф и получили красивую картинку». Двигатель содержит материалы с разной поглощающей способностью и сложную геометрию. При недостаточной энергии излучения часть объекта может плохо просвечиваться. При слишком высокой энергии слабопоглощающие элементы теряют контраст и становятся почти прозрачными.
Если реконструкция выполнена некорректно, на изображении могут «исчезнуть» реальные или появиться ложные дефекты. Для ручной диагностики это уже риск. Для автоматического контроля на производстве – критическая проблема.
Почему качество реконструкции определяет качество контроля
Томография работает с реальными измерениями, а реальные измерения почти никогда не бывают идеальными. Детектор может раскалиброваться, источник бывает нестабилен или в спешке может начать использоваться до полного прогрева и выхода на режим, объект – слишком сложен по внутренней структуре. Иногда данных не хватает: объект не помещается целиком в поле вида детектора, количество проекций ограничено, время экспозиции мало.
В результате на реконструкции появляются артефакты – искажения, которых нет в реальном объекте. Среди них можно выделить:
- кольцевые артефакты;
- чашевидные искажения;
- звездчатые артефакты вокруг плотных включений;
- артефакты рассеяния;
- размытие границ и понижение эффективного разрешения.
Опасность в том, что артефакт может выглядеть как реальный дефект. Или наоборот – скрыть настоящую трещину, пустоту или повреждение. В первом случае предприятие может отправить исправную деталь в брак. Во втором – дефектное изделие попадет в эксплуатацию.
Поэтому конкурентоспособность томографических комплексов все чаще определяется не только характеристиками аппаратуры, но и качеством используемого ПО. Качественное программное обеспечение должно автоматически откалибровать данные, подавить артефакты, скорректировать искажения и в результате получить результат, которому можно доверять.
Искусственный интеллект в деле
В промышленной КТ много этапов, где раньше требовалась ручная работа опытного специалиста:
- подобрать параметры съемки;
- выбрать алгоритм реконструкции;
- скорректировать данные;
- оценить артефакты;
- сравнить результат с эталоном;
- сформировать заключение.
ИИ помогает автоматизировать эти операции. Алгоритмы умеют подбирать параметры реконструкции, компенсировать несовершенства аппаратуры и условий съемки, подавлять шумы, работать с неполными данными, анализировать восстановленную 3D-модель и сравнивать ее с CAD-моделью.
Для предприятия это означает более быстрый и объективный контроль качества. Снижается влияние человеческого фактора, специалисты тратят меньше времени на рутину, а решения принимаются быстрее. Особенно это важно там, где КТ должна быть не разовым лабораторным исследованием, а частью производственного процесса.
Smart Tomo Engine: ПО как мозг томографа
Smart Tomo Engine – программная платформа Smart Engines для томографической реконструкции, анализа и визуализации. Она работает с данными, полученными на томографических комплексах разного назначения, и помогает превращать набор рентгенограмм в качественное трехмерное изображение. Платформа поддерживает разные типы томографов и схемы сканирования, включая круговую, спиральную, послойно-круговую схемы и томосинтез. Она может использоваться с томографами разных поколений, в том числе с высокоразрешающими установками и на синхротронных станциях.
Одна из ключевых задач Smart Tomo Engine – автоматическая калибровка измерений. ПО учитывает темновой ток детектора, индивидуальный отклик его ячеек, нефункционирующие области, неоднородность освещенности, нестабильность источника и отклонения оси вращения образца. Все это важно: если исходные рентгенограммы содержат систематические ошибки, они неизбежно проявятся в реконструкции.
Вторая важная область – коррекция артефактов. Smart Tomo Engine подавляет искажения и шумы, которые могут мешать анализу. Для сложных объектов это критично – именно корректная реконструкция позволяет отличить реальный дефект от математического фантома.
Smart Tomo Engine рассчитан на работу с большими объемами данных и изображениями высокого разрешения. А гибкость продукта позволяет применять его и для миниатюрных электронных компонентов, и для крупных промышленных изделий. ИИ берет на себя сложные настройки, снижает объем ручной работы и помогает получать более точные результаты.
Что получает промышленность
Компьютерная томография меняет подход к промышленному контролю качества. Вместо того чтобы разбирать изделие, разрушать образец или проверять только внешние признаки, предприятие получает цифровой способ исследовать внутреннюю структуру.
КТ помогает видеть скрытые дефекты, измерять размеры труднодоступных областей, сравнивать изделие с CAD-моделью, контролировать качество 3D-печати, исследовать многослойную микроэлектронику и проводить диагностику сложных механизмов без разборки.
Но томография – это не только источник рентгеновского излучения и детектор. Это еще и математика, алгоритмы, ИИ, реконструкция, подавление артефактов и анализ данных. Без качественного ПО даже дорогой томограф может дать изображение, которому нельзя доверять. С правильным программным обеспечением КТ становится точным инженерным инструментом.
Если перед вашим производством стоит задача контролировать сложные изделия без разрушения, анализировать данные промышленной КТ или повысить качество томографической реконструкции, стучитесь к команде Smart Engines – мы подберем решение под ваш сценарий!
